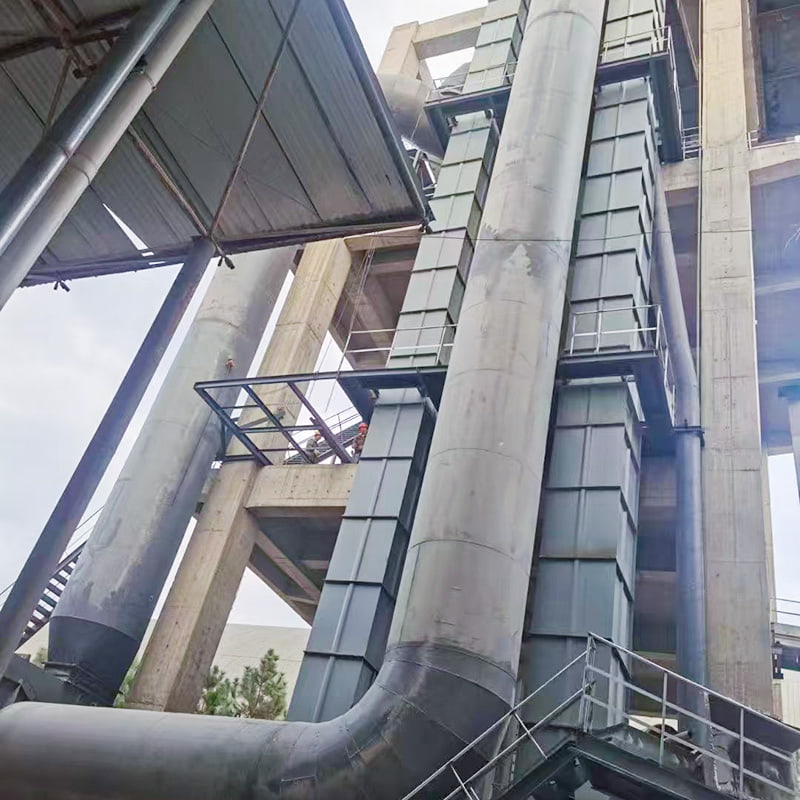

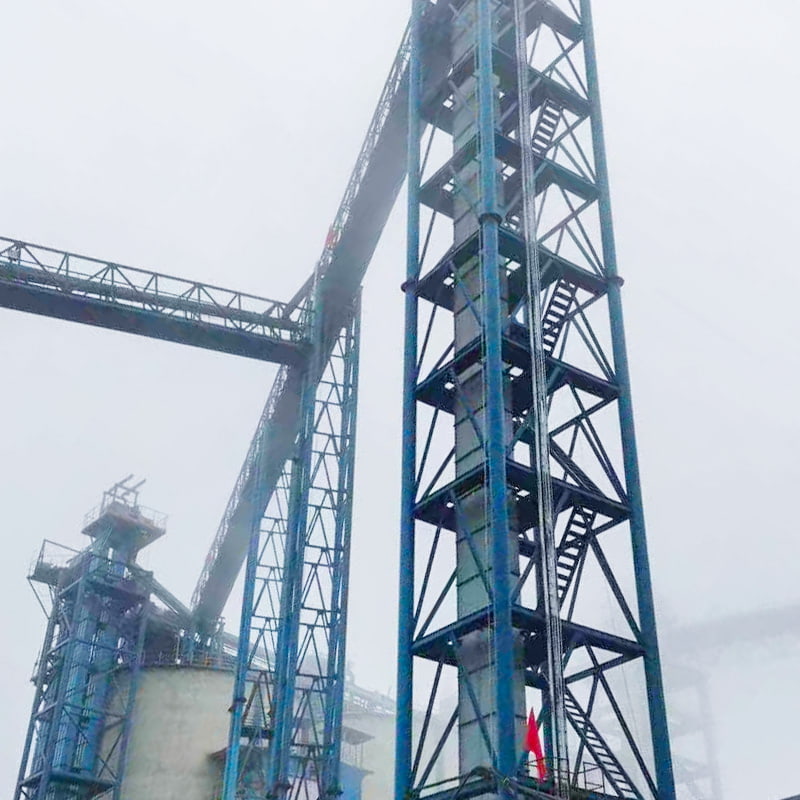

Thang máy xô xích tấm NSE

Thang máy gầu xích dạng tấm dòng NSE có hơn chục mẫu cơ bản: NSE100 đến NSE1900, với công suất nâng từ 100m³/h đến 1900m³/h. Mỗi mô hình có tốc độ nâng và hình dạng phễu khác nhau (loại D, loại A và loại L) tùy thuộc vào vật liệu được vận chuyển. Tốc độ nâng tối đa là 71m/phút và chiều cao nâng tối đa là 65m. Chúng tôi cũng có thể thiết kế các mô hình mở rộng với công suất giữa các mô hình trên dựa trên yêu cầu của người dùng.

Tính năng

● Khả năng vận chuyển lớn

Dòng thang máy này cung cấp khả năng vận chuyển cao nhất trong số các thang máy có kích thước mặt cắt ngang tương tự, với công suất nâng 100-1900m³/h.

● Phạm vi nâng rộng

Loại thang máy này có yêu cầu tối thiểu về loại vật liệu và tính chất. Nó có thể nâng không chỉ các vật liệu dạng bột và dạng hạt thông thường mà còn cả các vật liệu mài mòn. Nhiệt độ vật liệu yêu cầu là 200°C.

● Công suất ổ đĩa thấp

Thang máy này tận dụng nguồn cấp vào, xả cảm ứng và bố trí phễu chứa công suất lớn, được đóng gói dày đặc. Điều này giúp loại bỏ dòng chảy ngược và hiện tượng xúc trong quá trình nâng vật liệu, dẫn đến công suất phản kháng thấp và tiết kiệm điện năng khoảng 30% so với thang máy xích.

● Tuổi thọ dài

Thang máy tận dụng nguồn cấp vào, loại bỏ nhu cầu xúc gầu, đảm bảo tuổi thọ của phễu. Trong điều kiện sử dụng bình thường, xích băng tải có tuổi thọ trên ba năm.

● Độ tin cậy vận hành cao

Các nguyên tắc thiết kế và phương pháp xử lý tiên tiến đảm bảo độ tin cậy của toàn bộ thiết bị, giúp vận hành và bảo trì dễ dàng, với số lượng bộ phận bị mòn tối thiểu và thời gian không gặp sự cố vượt quá 20.000 giờ.

● Thành phần kết cấu/Thành phần vận hành

Bao gồm một chuỗi con lăn phễu và ống lót.

● Bộ truyền động

Bao gồm bộ giảm tốc chính, khớp nối thủy lực, động cơ chính và động cơ giảm tốc phụ. Bộ truyền động có thể được lắp đặt ở vị trí bên trái hoặc bên phải.
Lắp đặt bên trái: Bộ truyền động được đặt ở phía bên trái của vỏ, đối diện với đầu vào cấp liệu.
Lắp đặt bên phải: Bộ truyền động được đặt ở phía bên phải của vỏ, đối diện với đầu vào cấp liệu.

● Bộ phận đầu

Bao gồm vỏ trên, nắp trên và cụm trục đầu.
Vỏ giữa: Có sẵn với phần trung gian hỗ trợ được kết nối với vỏ phía trên, phần trung gian có cửa kiểm tra, phần trung gian tiêu chuẩn (cao 2,5m) và phần trung gian tùy chỉnh có chiều cao 1m và 1,5m. Các phần này có thể được điều chỉnh theo các độ cao khác nhau với khoảng tăng 0,5m bằng cần trục.

●Đuôi

Bao gồm vỏ dưới, đầu vào cấp liệu, cụm trục đuôi và thiết bị căng (được trang bị tùy chọn với đồng hồ đo mức và công tắc phát hiện tốc độ).
